Autor Tema: Potenciómetros  (Leído 13296 veces)

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #60 en: 03 de Febrero de 2022, 01:43:41 am »
En el post anterior hablé de que en los talleres se usan testers de 6€, se trata del ubicuo (está en todas partes) DT830B. No suele conocerse que el chip que se usa en este tester fue diseñado originalmente para Fluke, equipó su primer modelo. Significa esto que no es tan malo, al menos en precisión, todos sus límites los marca su mínima calidad de construcción.

En el trabajo día a día las tensiones no suelen superar los 35V, y las corrientes los 100 o 200mA, con lo que un tester como el DT830B puede ser perfectamente funcional para la mayoría de las reparaciones. Desde luego es totalmente desaconsejable para circuitos a válvulas o trabajo eléctrico, la protección en este tipo de testers baratos es prácticamente inexistente, una PTC en el mejor de los casos.

El UT139B te mantendrá a salvo y tiene un precio que parece equivocado, por barato. Pero tú eres un aficionado, no te vas a meter en trabajos de envergadura y no quieres gastar más de indispensable. Un tester como el DT830B cubriría tus necesidades.

Como he dicho, su calidad de construcción es realmente mínima. Pero hay versiones con el mismo chip y una construcción bastante mejor, deberías hacerte con uno de ellos, olvídate del DT830B.

Una excelente opción es el Aneng M1:

https://www.eevblog.com/forum/testgear/new-aneng-m1-multimter!/



Es el de la izquierda, el de la derecha es el, ubicuo, DT830B. El M1, además de una mejor construcción, incluye una protección que se puede considerar aceptable para este nivel de producto. Lleva una PTC y, como dice en el texto, en lugar de un fusible incorpora un polyswitch, lo que implica que, si salta, solo tienes que esperar un rato a que se rearme y puedes seguir con las medidas.

Atención al hecho de que el Polyswitch solo llega a los 200mA. Estos aparatos tienen un terminal para medir hasta 10A ¡Pero carece de cualquier protección! Algunos lo avisan incluyendo la palabra 'unfused', en el caso del M1 avisa de que la medida debe durar menos de 10". Repito: no sirve para trabajo eléctrico.

Pero si te vas a mantener dentro de los límites más habituales de los circuitos a transistores, y quieres gastar lo justo, te puedes hacer con un M1:

https://es.aliexpress.com/item/33036304109.html


JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #61 en: 11 de Febrero de 2022, 01:33:55 am »
Puede parecer una tontería, pero esta es una de esas cosas que, una vez que las pruebas, te preguntas como has podido vivir hasta ahora sin ellas. En el trabajo en el taller, especialmente cuando andas con prisas, no es nada raro que algún tornillo que has dejado sobre la mesa ruede y caiga al suelo, todo el tiempo que querías ahorrar con tus prisas ahora lo pierdes, y más, buscando el dichoso tornillo, peor si no aparece, todavía más tiempo perdido intentando encontrar otro que vaya en el sitio.

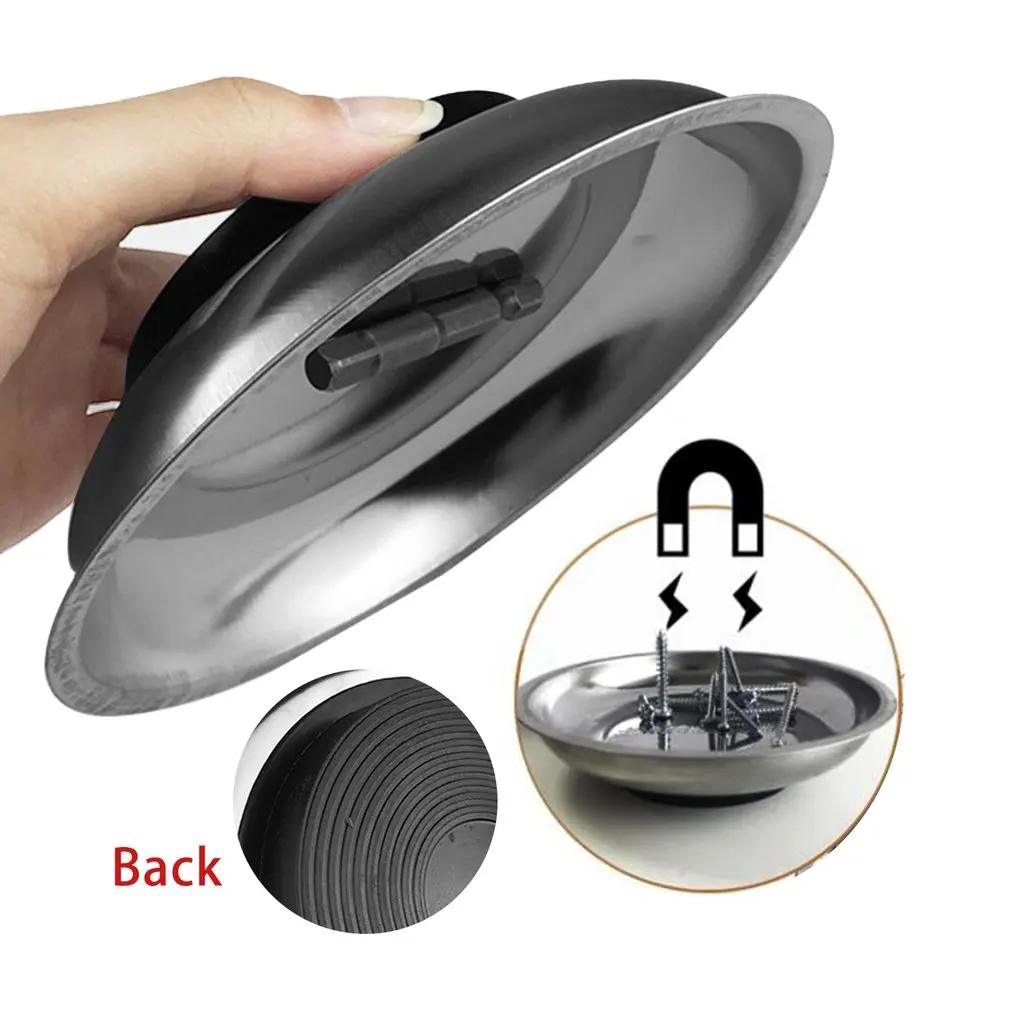

Estos pequeños platos tienen un imán que permite situarlos en vertical o boca abajo, no solo en horizontal, sujetos a cualquier superficie metálica sensible al magnetismo, dejas en el los tornillos que vas sacando y nunca se caerán o los perderás. En serio, absolutamente necesario al menos uno:

https://es.aliexpress.com/item/1005002994278891.html

« Última modificación: 11 de Febrero de 2022, 01:36:29 am por JRCD »

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #62 en: 12 de Febrero de 2022, 10:16:14 pm »
La 2ª edición de 'The Art of Electronics' es ahora de dominio público:

https://www.pearl-hifi.com/06_Lit_Archive/02_PEARL_Arch/Vol_16/Sec_51/4420_The_Art_of_Electronics.pdf

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #63 en: 17 de Febrero de 2022, 02:29:07 am »
Si te estabas planteando comprar el UT139B ya no está disponible en Amazon, además ha aumentado considerablemente de precio. Buscando una posible opción he encontrado una excelente, el Amazon Comercial 90DM150, que aún encima es algo más barato que el anterior precio del UT139B:

https://www.amazon.es/dp/B083V7HYJG?ref=emc_p_m_5_i

Es una marca que se pasa por alto, al menos yo tenía poco conocimiento de ella, pero por lo que he visto se va a convertir en una de mis preferidas por su excelente relación calidad/precio. No tengo una prueba exacta de este modelo, he podido ver algún modelo anterior y este que es el posterior, como se puede ver a partir del minuto 39 la protección es exagerada, hay una  PTC y un par de MOV's en la parte superior, y otras tres PTC's y tres MOV's más en la inferior, creo que nunca he visto tanto en un multímetro, y ni siquiera es uno de los modelos superiores. La calidad de construcción es excelente y común a todos los modelos:

https://www.youtube.com/watch?v=wfFG8v-RPQ8

Por cierto, además de todas las características del UT139B, del que parece un clon y quizá lo sea, es resistente al agua:



He encontrado información. No es un UNI-T, es un CEM, seguramente el 9915T:

https://www.cem-instruments.com/en/Goods/detail/id/686/pid/767/pids/892

Aquí puedes ver una prueba del 9918T con otras dos marcas, hacia el minuto 47 puedes ver la calidad de construcción y los niveles de protección. Buen material a muy buen precio:

https://www.youtube.com/watch?v=dZCU_9_xesU
« Última modificación: 19 de Febrero de 2022, 03:07:15 am por JRCD »

Nando

  • Novato
  • *
  • Mensajes: 40
    • Ver Perfil
Re:Potenciómetros
« Respuesta #64 en: 18 de Febrero de 2022, 12:08:55 pm »
Citar
La 2ª edición de 'The Art of Electronics' es ahora de dominio público:
https://www.pearl-hifi.com/06_Lit_Archive/02_PEARL_Arch/Vol_16/Sec_51/4420_The_Art_of_Electronics.pdf

Muchas gracias.
Lo he descargado desde el enlace que pusiste, pero he visto que falta el Capítulo 1. No sé si faltará alguno más.

Saludos.

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #65 en: 18 de Febrero de 2022, 12:58:03 pm »
Pues no me había fijado, yo lo tengo en papel y solo había echado una ojeada por encima al pdf. Puedes complementarlo con estos:

https://www.infobooks.org/free-pdf-books/physics/electronics/

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #66 en: 22 de Febrero de 2022, 06:54:47 pm »
Has terminado un proyecto, ahora el problema es etiquetarlo todo con un buen acabado y que resulte estético. En este artículo te dan algunas buenas ideas:

https://www.nutsvolts.com/magazine/article/custom-markings-for-project-panels

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #67 en: 23 de Febrero de 2022, 12:47:17 am »
El DT830B es el tester del que existen más variaciones, el M1 que puse antes es una buena mejora por poco más de 7€.

Probablemente la mejor variante es el 90DM120 de Amazon Commercial. La única pega es que tiene gastos de envío y eso eleva el precio hasta casi los 20€, por ese precio no merece la pena. Se puede pedir con algún otro producto de forma que el conjunto nos permita envío gratis, o puedes aceptar el mes de prueba 'Prime' y darte de baja cuando lo recibas:

https://www.amazon.es/dp/B083V82H97/ref=pe_27091411_487056151_TE_item

https://cxem.net/review/review37.php

https://www.youtube.com/watch?v=a5NPaA8SX4E



Si quieres la máxima confianza esta es la mejor opción. Pero, aún que en este caso la toma de 10A sí está realmente protegida por un fusible yo me olvidaría de ella, así como de las escalas de 600V, tanto en continua como en alterna. La escala de 600V en alterna solo la usaría para medidas rápidas de la tensión de red.

Si necesitas esas escalas es porque vas a medir válvulas. En la mayoría de los circuitos a válvulas la máxima tensión que te vas a encontrar estará por los 450V, mejor hazte con un tester más protegido. Por ejemplo:

https://www.amazon.es/AmazonCommercial-Count-Compact-Digital-Multimeter/dp/B083V8FYQM/ref=sr_1_2

Si 'trasteas' con válvulas ya no eres un absoluto principiante, está claro que ya tendrás cierta experiencia, no se meten las manos así como así en esos circuitos con esas tensiones... me han dado algunos de mis mejores calambrazos.

Pero si te metes con válvulas del tipo 811-845, en las que te puedes encontrar con tensiones que superan los 1000V, o eres un profesional o un aficionado con tendencias suicidas, para estos te aconsejaría que intentases encontrar un tester analógico antiguo en perfecto estado. Yo conservo un Midland 23-109:



La escala de V en contínua en el conmutador llega a 300V, pero tiene tres tomas aparte de 600V, 1.200V y 3.000V. El conmutador está compuesto por láminas de 1mm de grueso y bañadas en plata, los componentes son de gran tamaño y están soldados con la técnica 'punto a punto' al conmutador lo que deja grandes espacios (seguridad) entre ellos, nada de circuitos impresos, que considero menos seguros.

Pero si solo necesitas algo para trabajos más 'normales', con transistores, el 90DM120 es una de las mejores, o quizá la mejor opción en testers económicos.
.
« Última modificación: 04 de Agosto de 2022, 05:45:53 am por JRCD »

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #68 en: 24 de Febrero de 2022, 12:07:04 pm »
He encontrado una variante todavía mejor, pero parece que solo puede conseguirse en EEUU. Si alguien lo conoce y sabe donde conseguirlo en Europa, posiblemente con otra marca, por favor, que lo ponga aquí:

https://www.youtube.com/watch?v=UCn0MNnnH_I



JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #69 en: 26 de Febrero de 2022, 06:32:45 am »

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #70 en: 01 de Marzo de 2022, 02:06:29 am »
Lo he encontrado con otra marca:

https://www.amazon.es/MASTECH-MS8233C-contacto-Multímetro-Detector/dp/B00XDT1D0G/ref=sr_1_1

https://www.youtube.com/watch?v=TW6r93Svlzs

Lo malo es que en EEUU cuesta 10$. Por el precio al que sale aquí te compras este que ya lo había puesto, mucho mejor:

https://www.amazon.es/AmazonCommercial-Count-Compact-Digital-Multimeter/dp/B083V7HYJG/ref=pd_sbs_3/262-9685528-8258513

En el primer comentario puedes ver fotos de como está construido:

https://www.amazon.com/AmazonCommercial-Count-Compact-Digital-Multimeter/dp/B07W1BL1W6

Edito: Este es el precio más barato que he encontrado, pero pienso que tampoco merece la pena. El pequeño 90DM120 de Amazon Commercial por menos de 15€ lo considero la mejor opción. Tú decides:

https://satkit.com/es/mastech-ms8233c-polimetro-digital-con-termopar-tipo-k-compro?search=Mastech%20Ms8233c
.
« Última modificación: 26 de Marzo de 2022, 04:41:09 am por JRCD »

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #71 en: 03 de Marzo de 2022, 04:48:01 am »
Había puesto en un post anterior el ANENG AN870 como una posible alternativa económica al UNI-T UT61E. Me he encontrado con que la propia UNI-T tiene una alternativa por un precio similar pero con una construcción muy superior, deja en una auténtica vergüenza al ANENG. Es el UT39E+, si no necesitas tanto la misma gama tiene algún modelo más barato, por los 2€ que hay de diferencia entre el A+ y el C+ yo descartaría el primero y me quedaría con el C+ que incluye unas cuantas funciones más. Por cierto, si miras las características verás que el E+ tiene una precisión en DC del 0,05%, me parece increíble por ese precio encontrar algo así y con esa calidad de construcción. Mirad el vídeo, yo estoy verdaderamente impresionado:

https://es.aliexpress.com/item/10000256525751.html

https://www.youtube.com/watch?v=qy8B4Y8c0_4



Compara con el ANENG AN870:

https://4.bp.blogspot.com/-cdreZF_T2Zk/XFH7WAnzAHI/AAAAAAAAGhQ/UBByp_bYW24FE2hX9SAwXImWyniDt2BIQCLcBGAs/s1600/an870-pcb-1.jpg
« Última modificación: 03 de Marzo de 2022, 05:33:55 am por JRCD »

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #72 en: 04 de Marzo de 2022, 12:49:36 am »
Por casualidad me he encontrado con un tester analógico hecho con el método 'punto a punto', no tiene el nivel de calidad de uno antiguo, tampoco su precio pero puede ser útil para cierto tipo de circuitos. Incluye una toma hasta un máximo de 2.500V:

https://hamgear.wordpress.com/2013/12/31/review-mf-47d-multimeter/



Este parece ser exactamente el mismo que aparece en la review, es el más económico que he encontrado entre los similares:

https://www.ebay.es/itm/115184637476?hash=item1ad18a1624:g:Ht0AAOSwRQFbvYGB

Aquí los hay que son completamente similares, pero algo más caros, y otros del mismo modelo pero con algún cambio en su apariencia externa, alguno sale más barato, pero como no se ven los interiores no se puede garantizar que no haya también algún cambio, no se puede uno fiar enteramente de estas marcas chinas desconocidas:

https://es.aliexpress.com/item/765546186.html

https://www.ebay.es/sch/i.html?_from=R40&_nkw=mf47d+analog+multimeter&_sacat=0&_sop=15

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #73 en: 10 de Marzo de 2022, 11:29:20 am »
El UT61E a un precio buenísimo:

https://www.ebay.es/itm/284123379265?hash=item422712b641:g:EDgAAOSwI5dhd1Ny

Y si no necesitas tanto este UT890D: 6.000 cuentas, True RMS por el increíble precio de 16€. Olvida los básicos que puse antes, compra este:

https://es.aliexpress.com/item/32687386876.html

https://mysku.ru/blog/china-stores/61757.html


« Última modificación: 10 de Marzo de 2022, 04:44:33 pm por JRCD »

JRCD

  • Usuario Héroe
  • *****
  • Mensajes: 1069
    • Ver Perfil
Re:Potenciómetros
« Respuesta #74 en: 13 de Marzo de 2022, 12:11:39 am »
Creía haber terminado con el tema de los testers, pero me he encontrado con este y tengo que ponerlo. Mejora al UT890D: 6.000 cuentas, True RMS, autorrango y con mejor protección por 2€ más:

https://es.aliexpress.com/item/32958931578.html



Solo como curiosidad. Este es el precio más bajo que he encontrado en Amazon:

https://www.amazon.es/YJYGR-Multímetro-Digital-automático-Pantalla/dp/B09KTKKNS9/ref=sr_1_57

Y este el más alto:

https://www.amazon.es/DZX-Multímetro-automático-Probador-Verdadero/dp/B08PD2T692/ref=sr_1_95
« Última modificación: 31 de Marzo de 2022, 11:25:02 am por JRCD »
